BabylonJS로 인터랙티브 피젯스피너 구현하기

들어가기

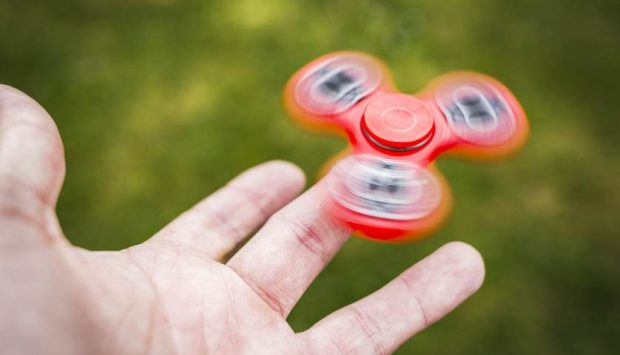

피젯 스피너는 베어링을 축으로 회전하도록 만든 심심풀이용 장난감이다. 실제로 사용해보면 한번 튕겼을 때 꽤 오랜 시간 동안 빙빙 돌아가기 때문에, 이것을 보고 있으면 꽤 중독성이 있다.

사실 구글에서도 이를 인터렉티브하게 구현해둔 것이 있다. SPIN 버튼을 누르면 피젯 스피너가 회전하는 형태다.

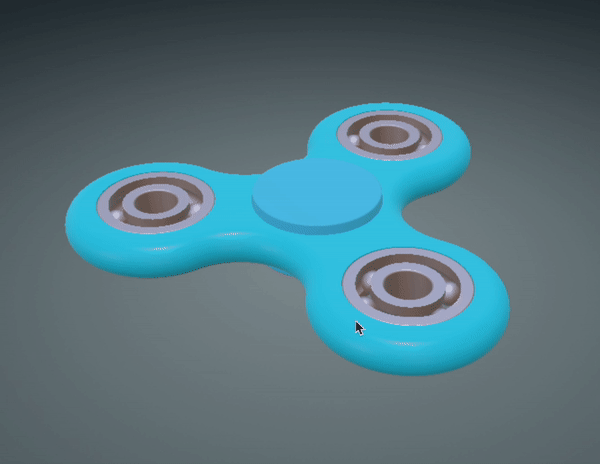

이걸 3D로 실물처럼 그럴싸하게 구현하면 꽤 재밌지 않을까 하는 생각에, 이번 포스트에서는 BabylonJS로 이 인터랙티브 피젯스피너를 구현한 과정에 대해 담아보려고 한다.

모델 가져오기

우선 피젯스피너 모델을 하나 가져온다. 직접 만들면 좋기야 하겠지만, 언제 모델링을 직접 하고 있겠는가.

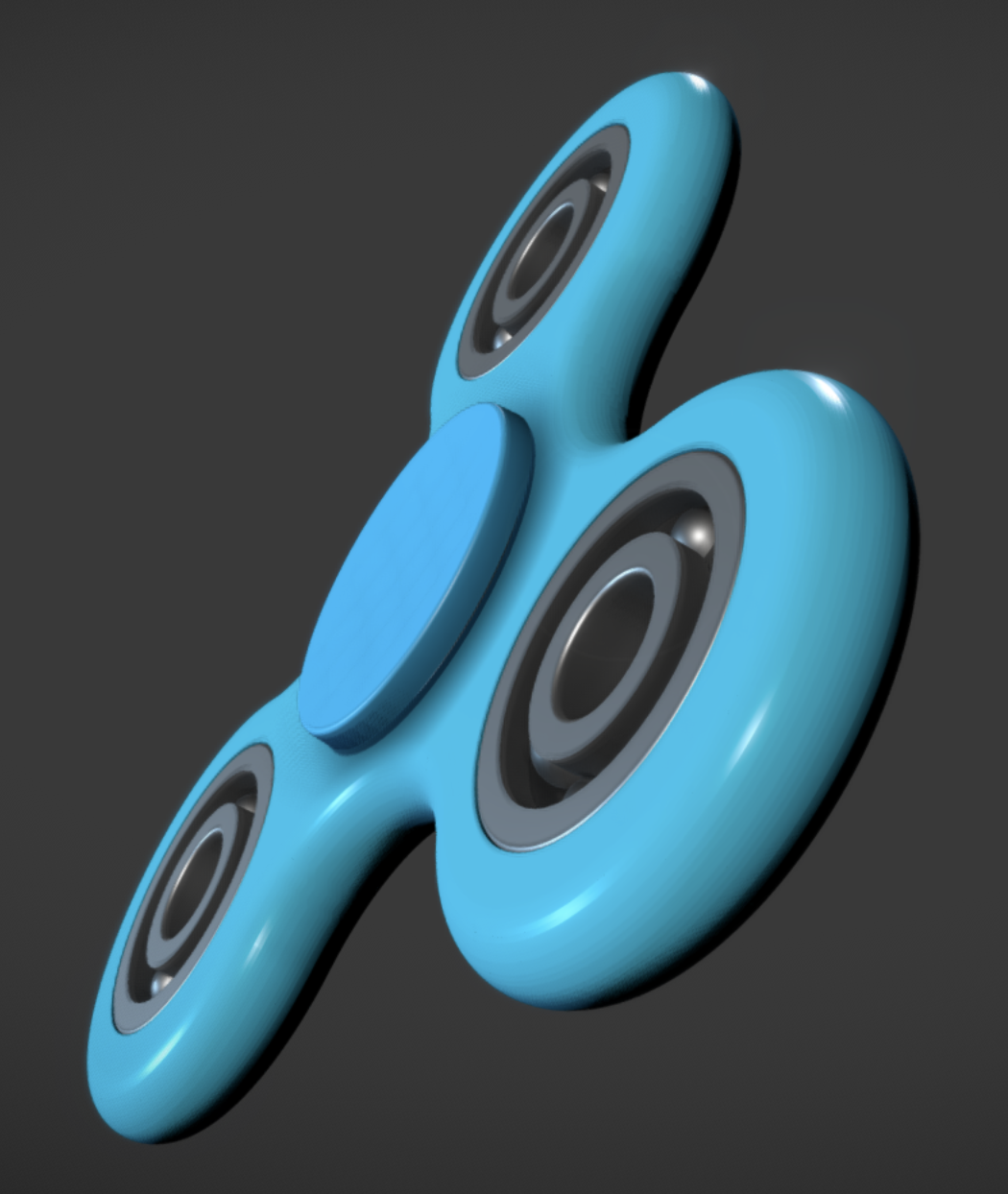

Sketchfab에 이미 근사한 모델들이 꽤 많아서, 그 중 적당해 보이는 모델을 가져왔다.

자, 이걸 그대로 BabylonJS에서 가져오면 된다.

const result = await SceneLoader.ImportMeshAsync(
    'Spinner',
    rootUrl.join('/') + '/',
    sceneFile,
    scene,
  );

const [root] = result.meshes;
const [spinner] = root.getChildren();
spinner.parent = null;
spinner.rotationQuaternion = null;
root.dispose();

항상 .glb 파일을 로더로 가져오면 __root__ 라는 이름의 부모 노드로 자동으로 감싸져있다. 편의를 위해 이를 제거해주고, rotationQuaternion을 null로 설정해준다.

기본적으로 .glb를 통해 가져온 모델은 회전 쿼터니언(rotationQuaternion)이 설정되어 있는데, 이 경우 rotation 프로퍼티를 사용할 수 없기 때문이다. 그렇기 때문에 직접 설정을 해제해주는 작업이 필요하다.

사실 회전에 있어 이 rotationQuaternion을 그냥 써도 된다. 쿼터니언을 쓰는 이유는 보통 짐벌락 이슈를 피하기 위해서다. 근데 이번에 구현하고자 할 피젯스피너는 회전이 오직 하나의 축에 대해서만 이루어질 것이기 때문에, 회전을 더 쉽게 다루기 위해 그냥 rotation을 사용하고자 했다.

피젯스피너 잡기

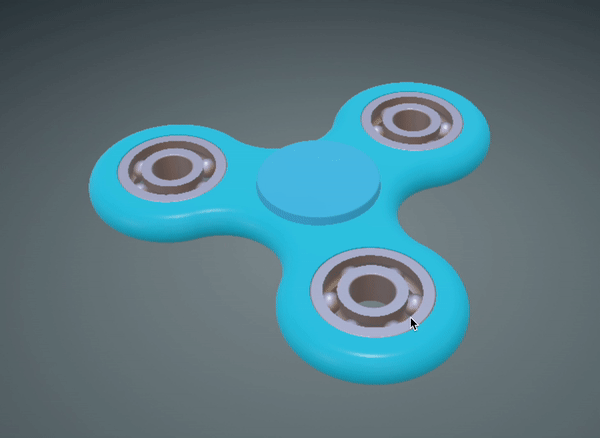

먼저, 피젯스피너를 "잡는 것"부터 해보자. 이걸 구현하려면 레이캐스트(Raycast)를 통해 포인터가 메쉬의 어느 지점에서 맞닿게 되는지에 대한 파악이 필요하다.

BabylonJS에서는 레이캐스트를 Scene.pick 메서드로 아주 쉽게 처리할 수 있다. 이는 씬 뷰포트의 특정 위치에서 발사하는 레이를 통해 어떤 메쉬와 부딪히는지, 또 정확히 어떤 위치에 부딪히는지에 대해 파악할 수 있게 해준다.

const pickInfo = scene.pick(scene.pointerX, scene.pointerY);

이제 여기서의 결과를 통해 피젯스피너를 잡았을 때의 동작에 대해 처리해준다.

const handlePointerMove = () => {
  // ...
};

const handlePointerUp = () => {
  // ...
};

if (pickInfo.pickedMesh?.name) {
  // 현재 레이와 부딪힌 메쉬가 배경이 아니라면 => 피젯스피너를 잡은 것
  if (!pickInfo.pickedMesh.name.includes('Background')) {
    camera.detachControl(); // 카메라 컨트롤 비활성화
    state.startPickInfo = pickInfo; // 메쉬를 잡은 위치 정보에 대해 저장
    state.velocity = 0; // 현재 속도를 0으로 초기화 -> 스피너가 도는 것을 멈추게 됨
    state.startAngle = spinner.rotation.y; // 잡기 시작한 시점의 스피너 회전 각도를 저장
    state.startPickTime = performance.now(); // 잡기 시작한 시점의 시간을 저장
    canvas.addEventListener('pointermove', handlePointerMove);
    canvas.addEventListener('pointerup', handlePointerUp);
  }
}

이제 스피너를 잡은 이후, 포인터를 움직일 때 이에 따라 스피너가 조금씩 회전하도록 해보자.

이 부분에서 약간의 수학이 필요하다. 먼저 vec3(1,0,1)을 피젯스피너를 잡기 시작한 위치(P_start)와 피젯스피너를 잡고 움직이고 있는 현재 위치(P)의 포지션 벡터값에 각각 곱해서 y축의 위치값을 무시한다. 수평한 평면을 기준으로, 어느 정도의 각도로 마우스를 이동시켰는지가 관심사이기 때문에 y축을 고려하고 싶지 않아서다.

$$P = (1, 0, 1)\times(x, y, z) = (x, 0, z)$$ $$P_{start} = (1, 0, 1)\times(x_{start}, y_{start}, z_{start}) = (x_{start}, 0, z_{start})$$

그리고 이걸 정규화한다. 이렇게 하면 벡터의 길이가 1이 되고, 두 포지션 벡터에 대한 내적을 구한 뒤 아크코사인(acos)함수를 통해 두 벡터가 이루는 라디안 각도를 구할 수 있다.

$$Angle(P, P_{start}) = \cos^{-1}(\frac{P \cdot P_{start}}{|P||P_{start}|})$$

그리고, 마우스의 위치에 따라 회전하는 방향 역시 구해야 하는데, 여기서는 외적(cross)를 활용한다. 두 벡터 간의 외적을 구한다는 것은, 두 벡터가 이루는 평면에 대해 수직인 벡터를 구하는 것과 동일하다. 앞서 y축에 대한 벡터를 무시했기 때문에, 두 포지션 벡터값이 이루는 평면은 바닥과 완전히 평행하고, 그렇기 때문에 외적의 y축이 0보다 큰지 작은지에 대한 비교로 마우스의 회전 방향에 대해 파악할 수 있다. (벡터를 곱하는 것과 동일한 수학 기호를 사용했지만, 아래의 경우는 외적을 의미하는 것임에 주의)

$$Cross(P, P_{start}) = (P \times P_{start}) = (x, 0, z) \times (x_{start}, 0, z_{start}) = (0, xz_{start} - x_{start}z, 0)$$

그래서, 이 내용을 직접 작성해보면 아래와 같다.

const handlePointerMove = () => {
  const pickInfo = scene.pick(scene.pointerX, scene.pointerY);
  const point = pickInfo.pickedPoint;
  if (point && state.startPickInfo) {
    const _point = point // 현재의 포인터 위치
      .multiplyToRef(new Vector3(1, 0, 1), new Vector3())
      .normalize();
    const _startPoint = state.startPickInfo // 잡기 시작한 시점의 포인터 위치
      .pickedPoint!.multiplyToRef(new Vector3(1, 0, 1), new Vector3())
      .normalize();
    const dot = Vector3.Dot(_point, _startPoint);
    const rad = Math.acos(dot);
    const cross = Vector3.Cross(_point, _startPoint);
    const angle = cross.y > 0 ? -rad : rad;
    spinner.rotation.y = state.startAngle + angle; // 이전 각도에 현재의 각도를 더해줌
  }
};

피젯스피너 튕기기

이제 실질적으로 재미를 느낄 수 있는, "튕기기" 작업을 해보자. 여기서 말하는 "튕긴다"는 것은 피젯스피너를 잡고 움직이다가 놓은 시점에 피젯스피너를 돌리는 속도를 구해 그 만큼의 힘으로 피젯스피너를 회전시킨다는 것을 의미한다.

속도(velocity)를 구하려면 잡기 시작한 시점과 놓은 시점의 시간 차이와 이동한 거리를 구한다. 그리고는 구한 거리를 시간으로 나누면 된다. 그리고 나서 이전의 구현 내용과 유사하게 외적을 통해 회전 방향을 구하고, 상태를 업데이트시켜준다.

const handlePointerUp = () => {
  const point = scene.pick(scene.pointerX, scene.pointerY).pickedPoint;
  if (point && state.startPickInfo) {
    const _point = point.multiplyToRef(new Vector3(1, 0, 1), new Vector3());
    const _startPoint = state.startPickInfo.pickedPoint!.multiplyToRef(
      new Vector3(1, 0, 1),
      new Vector3(),
    );
    const distance = Vector3.Distance(_point, _startPoint); // 두 지점 간의 거리
    const cross = Vector3.Cross(_point, _startPoint);
    const direction = cross.y > 0 ? -1 : 1;
    const time = performance.now() - state.startPickTime;
    // 속도 = 거리 / 시간
    // `50`은 속도 조절을 위한 임의의 상수
    state.velocity = direction * (distance / time) * 50;
  }
  state.startPickInfo = null;
  state.endPickTime = performance.now(); // 잡기를 놓은 시점의 시간을 저장 -> 감속에 쓰임
  camera.attachControl(canvas, true); // 다시 카메라 컨트롤을 활성화
  // 첨부한 이벤트 핸들러에 대한 clean-up
  canvas.removeEventListener('pointermove', handlePointerMove);
  canvas.removeEventListener('pointerup', handlePointerUp);
};

피젯스피너 감속

아마 위의 내용까지 구현했다면 피젯스피너는 회전할 것이다. 문제는 동일한 속도로 무한히 회전한다는 것이다. 이를 해결하기 위해, 피젯스피너가 회전하는 속도를 실제처럼 감속시켜주는 작업이 필요하다.

이 부분에서 지수적 감쇠(Exponential Decay)를 활용한다. 지수적 감쇠는 운동학에서 속도와 가속도를 제어하기 위해 종종 사용한다. 우리가 구현하고자 하는 것처럼 실생활에서 피젯스피너가 돌아가는 것처럼 운동을 시작할 때는 빠르게 가속하지만 그 시간이 지나면서 점차 속도가 줄어들어야 하기 때문이다.

아래는 시간의 경과에 따른 속도를 얻기 위한 일반적인 형태의 지수 감속 함수다. v_0는 초기 속도, lambda는 감쇠 상수(decayConstant), t는 시간을 의미한다.

$$v(t) = v_0 \cdot e^{-\lambda t}$$

이걸 그대로 TS에서 구현하면 아래와 같다.

const calcAngularVelocity = (
  initialVelocity: number,
  startTime: number,
) => {
  const decayConstant = 0.1;
  const time = (performance.now() - startTime) * 0.001;
  return initialVelocity * Math.exp(-decayConstant * time);
};

이렇게 구현해두면 나머지는 간단하다. 구현한 지수 감소 함수를 적용해 스피너에 회전을 매 프레임마다 적용해주면 된다.

engine.runRenderLoop(() => {
  const velocity = calcAngularVelocity(state.velocity, state.endPickTime);
  spinner.rotation.y += velocity;
  // ...
});

이제 꽤나 자연스럽게 회전한다.

구현 결과

새 창에서 열기

마치며

사실 포스트에서 언급하지 않은 몇가지 디테일이 있긴 하다. 이를테면 원본 모델에 굴곡이 많아 레이캐스팅을 했을 때 마우스를 이동하면 부딪히는 위치가 급격하게 변하면서 모델이 덜덜거리는 문제가 있어 따로 이를 덮어주는 투명한 실린더 메쉬를 사용해 그러한 굴곡을 없애고자 했다.

그리고는 모션 블러를 적용했다. 사실 이 부분을 직접 구현해보려 했는데 생각보다 쉽지 않은 문제라 빌트인 API를 사용해야만 했다. 모션 블러에 관해서는 특히 더 알아보고 싶은 생각이 많아 별도의 포스트로 다뤄볼 수 있도록 하겠다.

또, 스피너가 회전할 때 회전 속도에 맞춰 적절하게 소리를 내도록 했으면 싶었는데, 디테일을 크게 신경쓰지 않으면 생각보다 많이 어색해보여서.. 우선은 미뤄두었다. 추후 따로 작업을 해봐야겠다. :)
